Ik moest die leiding vinden…
Op de site van NHM (Nieuwpoortse Handelsmaatschappij) in Nieuwpoort moest een oude, ondergrondse persleiding gelokaliseerd worden waarvan het exacte tracé na jaren buiten gebruik onbekend was geraakt. De HDPE-persleiding was al meer dan twintig jaar niet meer in dienst en slechts één startpunt was nog gekend. Waar de leiding precies liep of waar ze eindigde op de site, was niet langer gekend.
“Het was zoeken naar een speld in een hooiberg, echter
ik moest die leiding vinden.”Philippe Lanszweert, operationeel manager bij NHM
NHM en Group De Cloedt
NHM, Nieuwpoortse Handelsmaatschappij met 5 vestigingen in West-Vlaanderen, maakt deel uit van de groep De Cloedt. De groep staat bekend om haar brede dienstverlening: van onderhoudsbaggerwerken en bodemsanering tot strandophogingen en logistieke oplossingen.
Op de site in Nieuwpoort produceert NHM zeegranulaten: natuurlijke bouwstoffen zoals zand en grind die ontgonnen worden van de zeebodem.
Een onbekend tracé onder infrastructuur en terreinophogingen
Op de vestiging in Nieuwpoort wilde NHM een oude HDPE-persleiding opnieuw in dienst nemen. De leiding was al meer dan 20 jaar buiten gebruik en liep van de Plassendalevaart – een historisch kanaal tussen Plassendale en Nieuwpoort – tot op de bedrijfssite.
Wat het project complex maakte:
-
het exacte verloop van de leiding was niet gedocumenteerd
-
ze kruiste onder het Albert I-monument en onder een openbare weg
-
het tracé liep over een afstand van ongeveer 600 meter
-
het vermoedelijke eindpunt lag op een terrein dat in de loop der jaren was opgehoogd met grote volumes zand en grind
Visuele inspectie en klassieke detectiemethoden boden geen uitsluitsel.
“In het kader van de optimalisatie van een intern proces kan de leiding een belangrijke rol spelen voor bepaalde toepassingen van het ontgonnen zand, maar daarvoor moesten we ze eerst exact lokaliseren. Dat bleek niet evident. Niemand wist nog waar ze lag.”
Philippe Lanszweert, operationeel manager bij NHM
Twee detectiebedrijven probeerden eerder al om de persleiding te vinden, zonder succes. Toch bleef NHM overtuigd van de meerwaarde van geofysische technieken en ging het verder op zoek naar een partner met diepgaande ervaring. Via online research kwam NHM uiteindelijk bij 3Dsoil terecht.

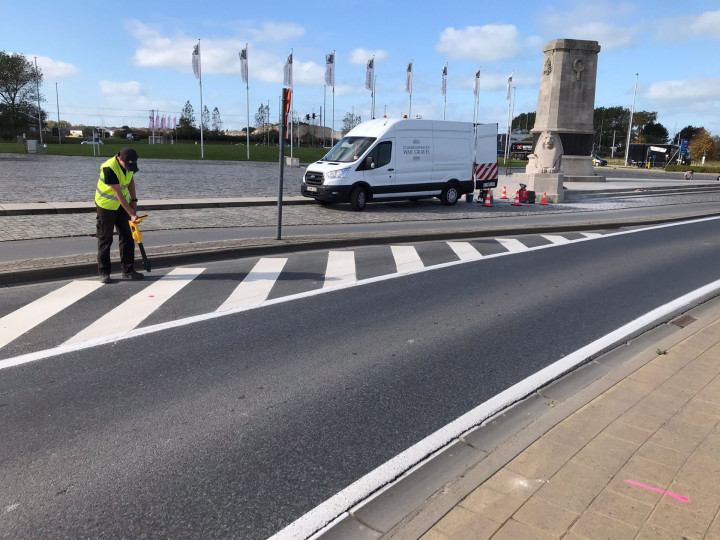

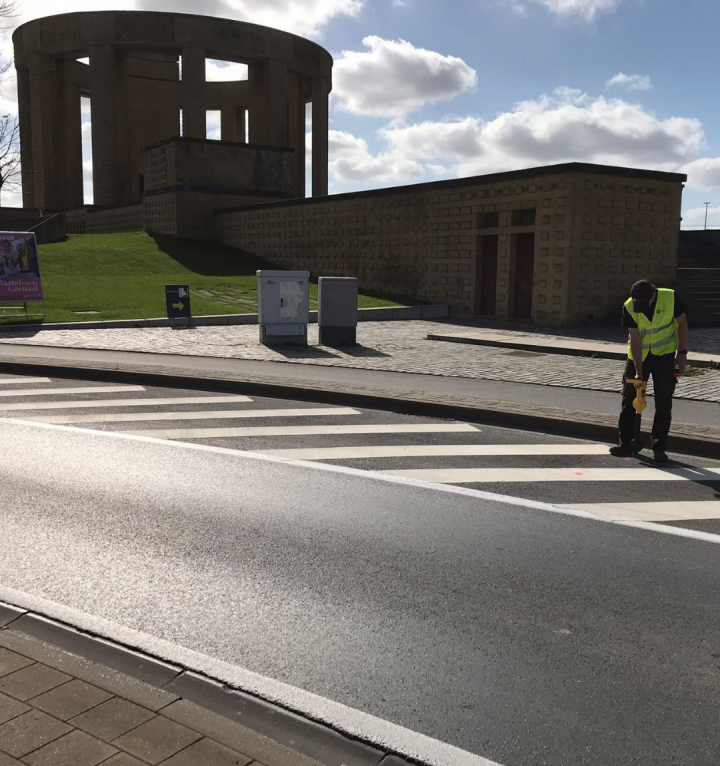

Combinatie van grondradar en radiodetectie
Uiteindelijk werd gekozen voor een aanpak waarbij grondradar (GPR) en radiodetectie gecombineerd werden. Met grondradar werden mogelijke anomalieën in de ondergrond in kaart gebracht die konden wijzen op de aanwezigheid van de HDPE-persleiding. Deze zones werden vervolgens gecontroleerd door het volgen van een signaalkabel via radiodetectie.
“Het viel op hoe snel verbanden gelegd werden tussen de meetresultaten en de situatie op het terrein.
Er werden duidelijke locaties aangeduid waar verder onderzoek zinvol was.”Philippe Lanszweert, operationeel manager bij NHM

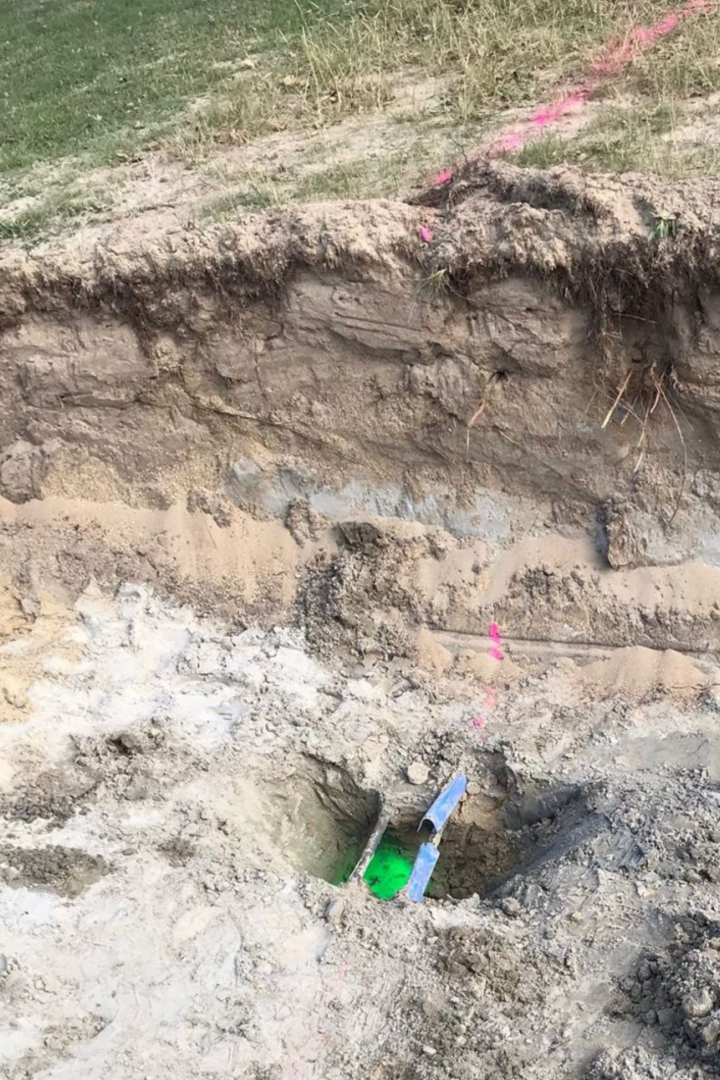

Snelle bevestiging door gerichte graafwerken
De resultaten lieten niet lang op zich wachten. Diezelfde namiddag werden gerichte graafwerken uitgevoerd, en de persleiding werd effectief blootgelegd.
“Gelukkig zijn we niet zomaar blind begonnen te graven.” De leiding lag namelijk op een plek waar we ze
totaal niet verwacht hadden.”Philippe Lanszweert, operationeel manager bij NHM.
Gerichte detectie voorkomt risico’s en kosten
Dit project illustreert hoe geofysisch onderzoek kan bijdragen aan het lokaliseren van ondergrondse infrastructuur, zelfs wanneer plannen ontbreken of historisch niet betrouwbaar zijn. Dankzij de nauwkeurige lokalisatie:
- werd onnodig graafwerk vermeden.
- bleven infrastructuur en omgeving onbeschadigd.
- kon NHM snel en veilig verder met de volgende projectfase.
Door technische expertise te combineren met terreinervaring wordt giswerk vermeden en kan onderbouwd en doelgericht gewerkt worden.
